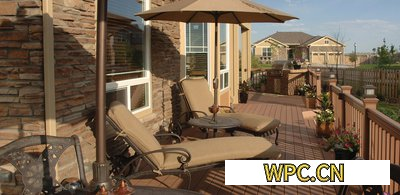

塑木地板是一種新型環保型塑木復合材料產品，在生產中、高密度纖維板過程中所產生的木酚，加入再生塑料經過造粒設備做成塑木復合材料，然后進行擠出生產組做成塑木地板。
有專利提出一種塑木地板加工用拋光裝置，包括底座與拋光機構，即底座的頂面開設有定位槽，所述底座的左右兩側壁設置有用于對拋光機構進行橫向移動的第一移動機構，所述第一移動機構的頂面固定安裝有用于對拋光機構進行翻轉的翻轉機構。通過螺紋桿與第一側板齒合進而便于使得拋光機構橫向移動一定距離，進而使得能對塑木地板均勻的拋光處理，通過吸塵器進而使得管道與吸塵罩的內部產生吸力，通過吸塵罩進而使得對拋光輪進行防護，從而使得拋光時產生的灰塵經過吸塵罩與管道進入至吸塵器的內部，進而便于對塑木地板加工時產生的灰塵進行吸收。然而在實施相關技術中發現上述方案存在以下問題：現有技術在使用時，不能夠自動對塑木地板進行翻面，在加工完一面時，需要人工對塑木地板進行手動翻面，從而既費時費力，又降低了加工效率，因此，需要一種塑木地板加工用拋光裝置。
新型塑木地板加工用拋光裝置，包括：加工臺與拋光機構，加工臺的兩側均固定安裝有矩形框，位移組件，位移組件設置在矩形框上，且拋光機構固定安裝在位移組件上，升降組件，升降組件設置在矩形框上，升降組件的頂部固定安裝有L形柱，L形柱上貫穿設置有安裝桿，且安裝桿與L形柱之間轉動連接，L形柱的一側通過固定架固定安裝有第一電機，通過設置的升降組件、L形柱、安裝桿、第一電機、第一齒輪、固定座、齒條、第一軸承座、第一T形桿、夾持板、轉動組件與連接組件，使得塑木地板在翻面時，不需要通過人工手動操作，能夠自動進行翻面，進而既省時省力，又能夠提高加工效率。使用時，通過第一電機8帶動安裝桿7進行轉動，然后轉動的安裝桿7同步帶動其上固定安裝的第一齒輪9進行旋轉，從而使旋轉的第一齒輪9通過與其齒合連接的齒條11能夠帶動固定座10進行移動，進而使固定座10上方第一軸承座12上安裝的第一T形桿13能夠帶動夾持板14對塑木地板的兩側進行夾持固定，從而能夠保證塑木地板的穩定性能，進而使位移組件4便于帶動拋光機構3對塑木地板進行拋光，同時還便于后期帶動塑木地板進行翻面，當需要翻面時，通過升降組件5帶動L形柱6上升，從而使塑木地板能夠遠離加工臺1，再然后啟動轉動組件15，從而使轉動組件15通過連接組件16能夠帶動第一軸承座12上轉動安裝的第一T形桿13進行旋轉，旋轉的同時，第一T形桿13能夠同步帶動夾持板14與其內側夾持的塑木地板進行轉動，從而能夠自動對塑木地板進行翻面，進而既省時省力，又能夠提高加工效率。
來源: CN 222644144 U
